蒸发结晶常识(8)

DTB型蒸发结晶器

如图所示为DTB型（又称遮导型）蒸发结晶器。它可以与蒸发加热器联用，也可以把加热器分开，结晶器作为真空蒸发制冷型结晶器使用，是目前采用多的类型。它的特点是蒸发室内有一个导流管，管内装有带螺旋桨的搅拌器，它把带有细小晶体的饱和溶液快速推升到蒸发表面，由于系统处在真空状态，溶剂产生闪蒸而造成了轻度的过饱和度，然后过饱和溶液沿环形面积流向下部时释放其过饱和度，使晶体得以长大。在器底部设有一个分级腿，取出的产品晶浆要先通过它，又与原料液混合，再经中心导流管而循环。结晶长大到一定大小后沉淀在分级腿内，同时对产品也进行洗涤，由晶浆泵排出器外分离，保证了结晶产品的质量和粒径均匀，使产品不夹杂细晶。

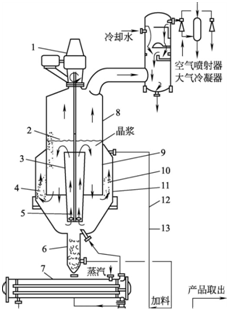

DTB型蒸发结晶器

1-电动机及减速机；2-沸腾表面；3-中央导流管； 4-结晶沉淀区；

5-搅拌翼；6-淘洗腿；7-加热器；8-蒸发室；9-遮挡板；10-澄清区；

11-本体；12-循环管；13-溶液出口

DTB型结晶器属于典型的晶浆内循环结晶器，性能优良，生产强度大，能生产大颗粒结晶产品，器内不易结垢，已成为连续结晶器的主要的形式之一，可用于真空冷却、蒸发法结晶和反应结晶等操作。
