关于化工工艺施工图包含内容及作用

依据HG/T 20519.1-2009《化工工艺设计施工图内容和深度统一规定》归纳如下：

一、图纸目录

作用：整套施工图的索引清单。记录所有图纸、数据表的图号、版次、图幅、张数。方便施工、业主、监理快速检索图纸，版本追溯；竣工归档必备文件。

二、工艺施工图设计说明

作用：整套装置通用施工技术规定。包含工艺概况、设备安装、管道施工、焊接、试压、绝热防腐、验收要求；把图纸不方便画的文字要求写在这里。例如：成品三通与挖眼三通施工要求、开孔补强、防冻要求等，施工必须遵守。

三、管道材料等级规定（大项目对接时用，一般可与首页图合并）。

作用：管道选材 “字典”。每个管道等级对应压力温度、管材、管件、阀门、垫片、螺栓等要求；管道上标注的管道等级全部以此为准，采购、施工、检验依据。

四、首页图（图例、符号、装置分区）

作用：图纸的 “字典”，统一全部符号含义。 包含：物料代号、设备图例、管件阀门符号（成品三通、挖眼开孔、支管台符号全部放这里）、仪表符号、装置分区。

施工看图件事查阅首页图，避免符号理解错误。

五、管道及仪表流程图 P&ID

作用：工艺核心原理图（逻辑图，设备及管件不按比例）。 表达设备之间工艺流程、全部管线、阀门、仪表控制逻辑、安全阀、放空、排凝及设备名称位号；确定管道编号；用于工艺理解、联锁逻辑、试压吹扫方案编制。P&ID 只画逻辑，不代表管道实际走向、标高、位置。

六、管道特性表

作用：每根管线数据表。按管线号逐条列出：介质、设计压力 / 温度、操作参数、管径、管道等级、绝热、伴热、试压要求。采购、压力管道报检、施工、检验使用。

七、设备一览表

作用：全部工艺设备清单。位号、名称、规格、材质、数量、重量；设备订货、安装、验收依据。

八、设备布置图

作用：确定设备实际安装位置。标注设备名称位号、定位坐标、标高、平台框架、检修空间、吊装要求；土建基础、设备就位安装依据。只表达设备，按比例出图。

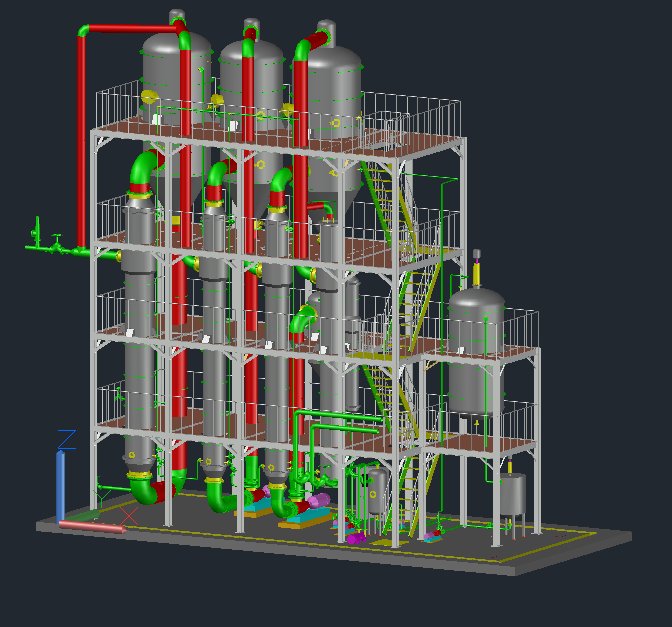

九、管道布置图（常为平立面图，三维配管出轴测图时可省立面图）

作用：表达管道与设备、土建、管廊、桥架相对位置，管道空间走向、阀门管件位置、支架定位，施工现场核心，按比例绘制，材料统计的依据。

十、设备管口方位图

作用：设备每个管口方位、支座、吊耳位置。决定设备到场后怎么旋转就位，非标设备加工依据。

十一、软管站布置图（大部分指公用工程内容，项目小时常与管道布置图合并）

十二、伴热系统图及伴热表（项目用到伴热时出图）

作用：蒸汽伴热 / 电伴热管线走向，伴热范围，每根管线伴热要求；伴热施工、材料统计依据。

十三、管道轴测图（压力管道时为重点内容，三维配管时为重点内容）

作用：管道预制重要图纸（三维立体表达）。 单根管线立体图，标注全部尺寸、标高、管件、阀门、焊口位置；现场组对安装、焊接、试压使用。成品三通 / 挖眼 / 支管台在此图明确表达并标注文字。

十四、管段材料表

作用：按管段号统计管子、管件、阀门、垫片、螺栓数量；作为采购、领料、预制下料安装的依据，也是管道布置安装选型号的补充。

十五、设备、管道绝热防腐材料统计表

作用：设备管道绝热防腐要求及材料统计

十六、管架一览表及特殊管架制作图

作用：非标准的支吊架详图；标准管架直接引用标准图；弹簧订货、安装、冷态调整依据。

十七、特殊管道制作图、工艺操作平台图

作用：非标管件出图及非标管道出图（如离心机出料管等），工艺操作平台是项目完整性所必须的内容。

十八、综合材料表

作用：采购和施工的依据，一般含设备安装材料，是管道安装工程量清单。
