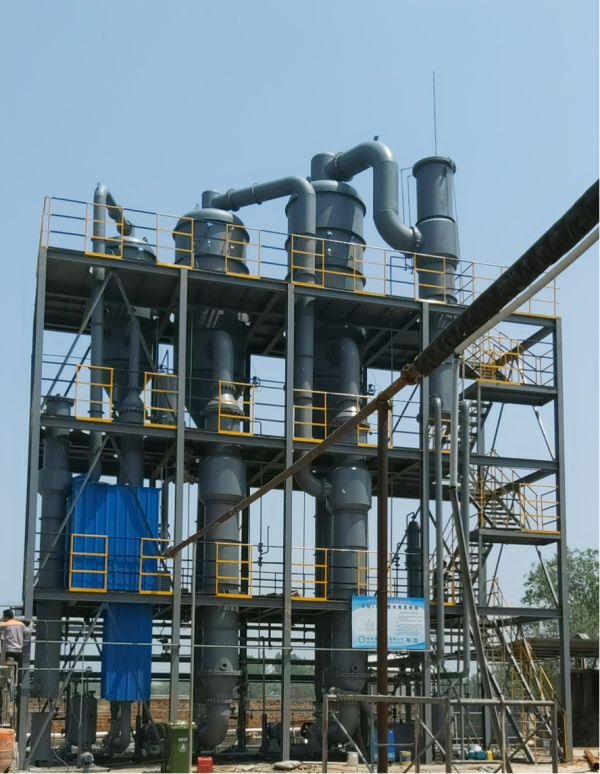

氯化钙蒸发器：工艺特点与核心难点
一、氯化钙溶液物料基础特性（蒸发器固有特点）
（一）物料物理化学特点
1.沸点升高（BPE）极大，是核心特征 氯化钙属于强电解质浓盐溶液，浓度越高沸点跃升越明显：
30% CaCl₂：沸点升≈10℃；40%≈15℃；60% 高浓料液沸点升可达 25℃以上；
直接压缩蒸汽需要更大温升，大幅抬高 MVR 压缩机负荷，多效蒸发效间有效传热温差被严重压缩，换热面积需成倍放大，设备投资上升。
1.强氯离子腐蚀，选材门槛极高 溶液中高浓度 Cl⁻，高温工况下极易产生点蚀、缝隙腐蚀、应力腐蚀开裂：
碳钢、304 不锈钢完全不可用，短期穿孔；
低浓度（＜35%）可用 2205/2507 双相钢；中高浓度必须 TA2 纯钛、TA10 钛钯合金，设备造价远高于普通盐水蒸发器；
焊缝、法兰缝隙、循环泵叶轮是腐蚀高发区。
1.黏度随浓度急剧上升，流动性变差 浓度＞45% 后黏度大幅增加，管壁液膜增厚，传热系数暴跌；高浓浆料易沉积、挂壁、堵管，无法单纯使用降膜蒸发，高浓段必须强制循环。
2.结晶、潮解、水解特性复杂
溶解度随温度升高大幅上升，高温浓缩、降温快速析出二水氯化钙晶体，极易在换热管内壁结疤堵管；
高温（＞200℃）浓缩会水解生成 Ca (OH)₂、释放 HCl，加剧设备腐蚀，同时产生难溶性钙盐硬垢；
氯化钙极强吸潮，成品出料、冷却工段极易返潮结块，配套结晶、制片设备设计难度大。
1.蒸发放热水效应 氯化钙溶解 / 浓缩过程释放溶解热，系统热平衡计算与普通废水完全不同，预热、真空系统需单独校核。
（二）设备工艺选型特点
1.分浓度匹配不同蒸发工艺
低浓度＜35%：MVR 降膜蒸发器，传热效率高、能耗低，无持续蒸汽消耗；
中浓度 35%~45%：双 / 三效多效蒸发（MEE），平衡蒸汽成本与设备投资；
高浓度 45%~70%（结晶段）：强制循环蒸发器，大流量高流速冲刷管壁，防结晶堵塞。
1.两种主流蒸发器各自优势
MVR 氯化钙蒸发器优势
节能：仅启动用蒸汽，正常运行只耗电，比多效省蒸汽 30%~50%；
占地小、自动化程度高，适合厂区无稳定锅炉、电价偏低场景；
真空低温蒸发，缓解高温腐蚀与水解结垢。
多效（三效 / 单效）蒸发器优势
耐受超大沸点升，高浓度段运行稳定，压缩机温升压力小；
单台设备处理上限更高，适合大规模氯化钙生产线；
维护简单，故障风险低于大型蒸汽压缩机。
1.配套系统专属设计特点
强制循环泵高流速设计（管内流速≥1.5~2m/s），湍流冲刷抑制晶体附着；
全线钛材 / 双相钢换热管、壳体、阀门、管道；
在线密度 / 浓度实时联锁控制，防止过饱和爆晶堵管；
酸洗在线清洗系统，定期清除钙镁硬垢；
真空系统大负荷设计，抵消沸点升高带来的真空损耗。
二、氯化钙蒸发器六大核心运行难点
难点 1：高沸点升高导致能耗与设备成本双高
1.MVR 痛点：浓溶液沸点升＞18℃时，压缩机需要大幅提高温升，电机功率激增，节电优势消失，甚至电耗超过多效；高浓段常需串联多级压缩机，投资翻倍；
2.多效痛点：沸点升压缩有效传热温差，同等蒸发量下换热面积比氯化钠蒸发器大 40%~80%，设备体积、钢材 / 钛材用量大幅增加，一次性投资高。
难点 2：氯离子高温强腐蚀，设备寿命与维护成本高
1.普通不锈钢短期腐蚀泄漏，钛材设备采购成本是不锈钢 3~5 倍；
2.焊缝、衬层、泵体缝隙优先腐蚀，每年需停机探伤、修补，备件（钛泵、钛阀门）价格昂贵；
3.高温水解产生微量 HCl，二次蒸汽管道、冷凝器同步腐蚀，辅材损耗大。
难点 3：结晶结疤、换热管堵塞，频繁停机清洗
1.杂质（CaSO₄、CaCO₃、氢氧化钙）高温析出形成硬质垢层，晶体附着管壁形成致密盐疤；
2.结垢后传热效率下降 50% 以上，蒸发量衰减、压缩机 / 循环泵电流飙升；
3.常规降膜蒸发器高浓度段极易堵管，只能改用强制循环，循环泵电耗显著上升；
4.清洗周期短（20~40 天），酸洗停机影响连续化生产，产生酸洗危废。
难点 4：高浓料液黏度大，传热效率持续衰减
浓度超过 45% 后物料流动性急剧变差，管壁液膜加厚，热阻大幅上升；同等换热面积下蒸发能力大幅下滑，必须提高循环流量，增加循环泵装机功率，持续抬高运行电费。
难点 5：浓度区间工艺适配矛盾，单一设备无法全流程浓缩
低浓度用降膜 MVR 节能，但一旦超过 35% 浓度，沸点升、黏度、结晶问题集中爆发，降膜极易堵管；
强制循环能处理高浓浆料，但低浓度工况下循环泵无用功耗电，整体能效偏低； 行业通用方案：MVR 降膜预浓缩 + 多效 / 强制循环终浓缩两段式工艺，系统复杂，自控、管路配套更多。
难点 6：水解、共晶杂质干扰，产品质量与操作控制难度大
1.料液含镁、钠、硫酸盐杂质时形成共晶盐，实际沸点进一步升高，密度 - 浓度对应关系紊乱，在线仪表易误判，出现过饱和爆晶；
2.高温水解生成氧化钙垢，普通酸洗难以清除，需复合酸碱清洗；
3.氯化钙极易吸潮，出料结晶工段易返潮黏壁，固液分离、制片配套设备同步复杂化。
三、配套优化解决思路（对应难点）
1.防腐：分段选材，低浓 2205 双相钢、中高浓 TA10 钛钯合金，焊缝钝化处理；
2.控垢：前端预处理去除钙镁硬度，连续投加阻垢分散剂，强制循环高流速冲刷；
3.沸点升优化：分段浓缩，低浓 MVR、高浓多效蒸发，降低单台设备温升压力；
4.自控：在线密度、温度、真空三联锁，稳定控制饱和度，避免瞬间大量结晶；
5.清洗：设置在线酸洗回路，定期自动清洗，减少停机时长。
